3步搞定！手动影像测量仪测距的“傻瓜式”操作指南

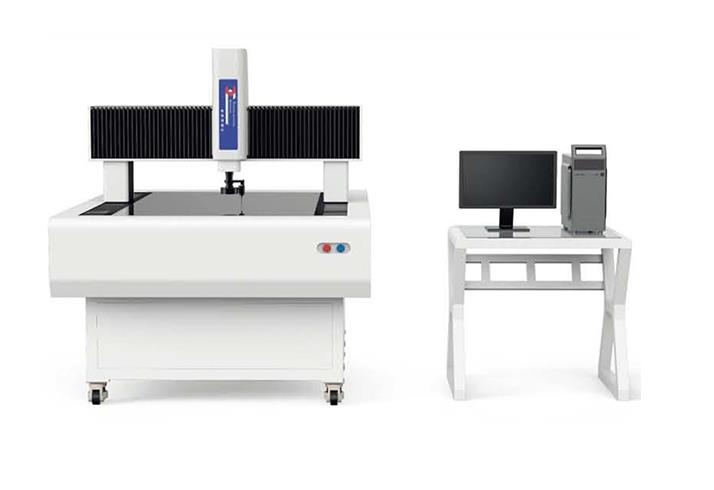

　　在精密制造领域，测量距离的精度往往决定着产品的成败。手动影像测量仪作为非接触式测量的核心工具，凭借其高精度、高效率的特点，成为机械加工、电子元件、模具制造等行业的“测量利器”。本文将拆解其测距流程，助您快速掌握这一技术。


　　一、测前准备：细节决定精度

　　1.环境校准：将仪器放置在独立大理石台面或气浮减震台上，远离冲压机、空压机等振动源，确保环境温度稳定在20℃±2℃，湿度≤65%。关闭直射阳光或高功率灯光，使用仪器内置环形LED光源，亮度调至500-1500lux，避免反光干扰。

　　2.设备自检：检查物镜和目镜是否清洁，用无尘布蘸取60%异丙醇轻拭镜头表面。手动旋转X/Y/Z轴手轮，确认导轨滑动顺畅无卡滞，微调旋钮响应灵敏。

　　3.工件固定：根据工件形状选择V型块、磁性表座或专用治具，确保工件固定后无晃动。例如，测量汽车钣金件时，需用真空吸盘固定薄板，防止测量时移位。

　　二、测距流程：四步锁定精准数据

　　1.对焦与调光：旋转Z轴手轮使物镜接近工件表面，通过软件“自动对焦”功能调整至最佳成像平面。若测量锥形孔等倾斜面，需启用“透视变换”算法修正图像畸变。

　　2.坐标系建立：以工件基准边为X轴，垂直边为Y轴，通过软件“轴补正”工具输入一条基准线，自动校准坐标系。例如，测量矩形长宽时，分别取对角顶点坐标，软件自动计算距离。

　　3.特征点捕捉：使用软件工具栏中的“点”“线”“圆”工具，在影像上标记待测点。例如，测量轴类零件的同轴度时，需在圆周上均匀取≥3个点，软件拟合圆心坐标后计算偏差。

　　4.数据输出与验证：软件实时显示测量结果，支持导出Excel/PDF报告，包含测量值、公差判断及趋势图。对同一特征进行3次测量取平均值，消除人为操作误差。

　　三、进阶技巧：提升效率与精度

　　1.多视角拼接：对大型工件分区域测量后，使用“图像拼接”功能生成完整2D图。

　　2.边缘检测优化：调整软件“边缘阈值”，避免因工件表面粗糙度导致边缘识别偏差。

　　3.定期校准：每日执行“光栅尺零点复位”程序，每月用激光干涉仪复核X/Y轴定位精度。

　　手动影像测量仪的测距过程，本质是“光学成像+软件算法”的精密协作。从环境校准到数据输出，每一步都需严谨操作。掌握这一技术，不仅能提升测量效率，更能为产品质量保驾护航。
